如果筆記本電池不小心壞掉了,查明原因是充電電路損壞,電芯是完好無損的。那么這完好的電芯可以做一個移動電源。用來給手機、MP3充電。
首先先回到高中物理課本上,并聯串聯,把電路圖設計出來。
光有電芯做不出移動電源,去淘寶買個充電板,不貴,20來塊錢就能買到。注意:充電板的電壓承載要和電芯的電壓電流匹配,不然會直接導致充電產品的損壞,甚至有可能導致電芯爆炸!

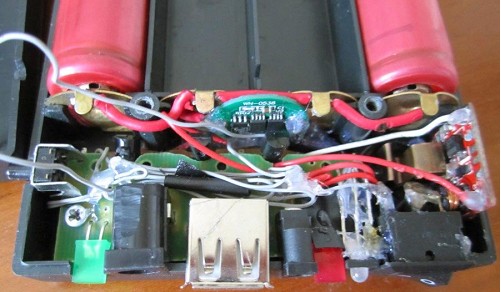

將電芯并聯與充電板連接。有的充電板是散貨,需要自己用電烙鐵再點焊。這里推薦大家在選充電板時和店家確認要買成品板。因?yàn)槌善钒迨菣C(jī)器焊接,非手工焊接,不良焊接率比手工焊接低了不止一個檔次。

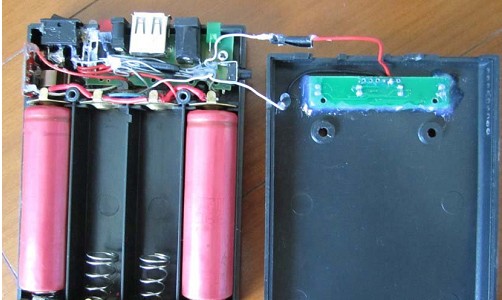

有兩節電芯,可以裝4節18650電池并聯的,單節2600MA的容量4節就有10400MA容量了。

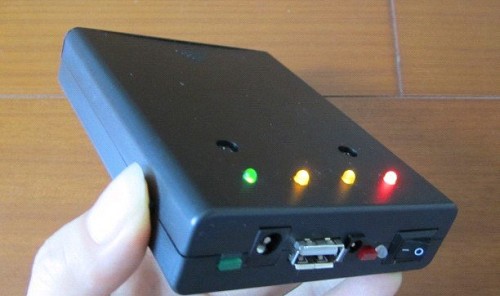

合上外殼,電源制造完成。

帶鋰電保護,5V升壓,電量指示,4.2V充滿自停。USB口和手機電源都能給它充電,充滿自停不用管的。下面試試充電的情況吧。

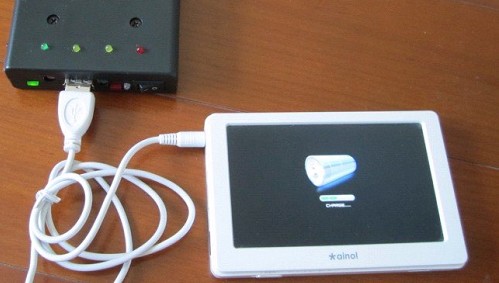

手機沒問題,連接顯示充電中。MP3、MP4也可支持充電。
這下外出不怕數碼設備沒電了,試過了可以直接給MP4供電看高清電影,輸出達到1A電流長時間工作升壓板會有點熱,后來加上銅片散熱好很多。在DIY移動電源時,一定要確認好電芯的電壓和電流,根據其選擇質量有保證的匹配充電電路板。再一個就是注意電源的散熱問題,散熱不佳的加銅片散熱應該能解決。如果還是過熱,就有可能是電路短路,要拆開檢查。
